Paslanmaz Çelik Kilit Arres B4/Kanal Pimi/Senkronizatör Parçası/ Binek Araç Şanzımanındaki Anahtar Ünitesi

Bize Ulaşın Sorgulama PDF İndir

(86)(+86)-191 0581 0729

cindy@on-roll.com

ARRES-B
Boyut tablosu. Boyutlar mm cinsindendir
Tanım	Kütle m≈g	Boyut					kuvvetler		İnme uzunluk	açıklamalar
		L	H	B	L1	L2	F1 ¹ N	F2 ² N	s
		L	H	B	L1	L2	F1 ¹ N	F2 ² N
Tutuklamalar-B1	3	11.8	13.8	10.35	7.25	5.56	13	22	1.69	Geliştirilme aşamasında
Tutuklamalar-B2	3	11.8	13.8	10.35	7.25	5.56	7.5	15	1.69	Geliştirilme aşamasında
Tutuklamalar-B3	2.5	11.8	13.8	10.35	6.77	5.6	19	26	1.17	Geliştirilme aşamasında
Tutuklamalar-B4	3	13.95	12.9	11.45	6.3	4.8	12.5	20	1.5	Geliştirildi
Tutuklamalar-B5	2.4	13.95	12.9	11.45	6.3	5.35	12	15.6	0.95	Geliştirildi
Tutuklamalar-B6	1.8	14.65	9.2	7.95	7	6.05	12	15.6	0.95	Geliştirildi
ARRES-B7	2.5	14.95	10.9	9.65	6.6	5.4	10.65	16.8	1.2	Geliştirildi
Tutuklamalar-B8	2.2	14.95	10.9	9.65	6.6	5.4	14.2	22.4	1.2	Geliştirildi
Tutuklamalar-B9	2.3	15	12.9	9.2	6.3	4.8	10	16	1.5	Geliştirildi
Tutuklamalar-B10	2.4	15	12.9	9.2	6.3	5.1	12.5	20	1.2	Geliştirildi
Tutuklamalar-B11	2.4	15	12.9	9.2	6.3	4.8	12.5	20	1.2	Geliştirildi
Tutuklamalar-B11-1	2.2	15	10.9	9.2	6.3	4.8	12.5	20	1.2	Özelleştirme
Tutuklamalar-B12	2.5	15	12.9	9.2	6.3	5.1	14	20	1.2	Geliştirildi
Tutuklamalar-B13	2.3	15	12.9	9.2	6.3	4.8	14.3	25	1.5	Geliştirildi
Tutuklamalar-B14	2	15	12.9	9.2	6.3	5.1	14.7	26.5	1.2	Geliştirildi
Tutuklamalar-B15	2.3	15	12.9	9.2	6.3	5.1	16.1	23.5	1.2	Geliştirildi
Tutuklamalar-B16	2.4	15	12.9	9.2	6.3	4.8	16.1	25.4	1.5	Geliştirildi
Tutuklamalar-B17	2.4	15	12.9	9.2	6.3	5.1	16.5	22.5	1.2	Geliştirildi
Tutuklamalar-B18	2.3	15	12.9	9.2	6.3	5.1	18	31	1.2	Geliştirildi
Tutuklamalar-B19	2.5	15	12.9	9.2	6.3	4.8	18	34.5	1.5	Geliştirildi
Tutuklamalar-B20	2.3	15	11.7	9.9	7.21	5.84	12	22	1.37	Geliştirilme aşamasında
Tutuklamalar-B21	2.8	15	12.9	12.3	6.3	4.8	10	16	1.5	Geliştirilme aşamasında
Tutuklamalar-B22	2.5	17.4	13.1	11.2	6.3	4.8	12	20	1.5	Geliştirilme aşamasında
Tutuklamalar-B23	3	13.95	12.9	18.75	6.3	4.8	13.5	21	1.5	Geliştirildi
Tutuklamalar-B24	3	13.95	12.5	21.35	5.9	4.65	15	22.5	1.25	Geliştirildi

Temel Bilgiler

Sertifikasyon	ISO, OHSMS, GB/T24001, IATF16949
Özelleştirilmiş	Standart
Ürün Adı	Tutuklama Arres B4
Boyut	13,9512,911,45 mm
Brüt Ağırlık	3g
Başvuru	Chery şanzıman, Peugeot şanzıman, Geely şanzıman, binek araç şanzımanı
Mevcut Malzeme	Paslanmaz Çelik DC04
Sınıf	A2
Adedi	10000 adet
Teslimat Süresi	10~15 gün

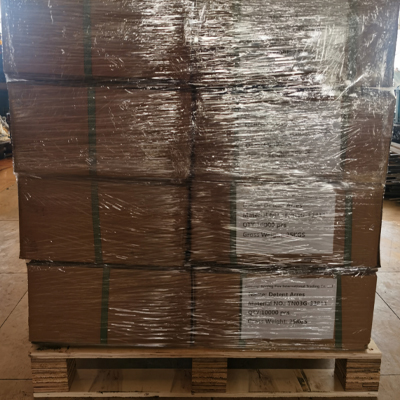

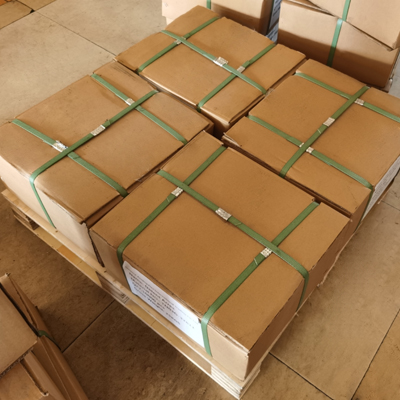

Taşıma Paketi	10000 adet/karton, paletleme
kuvvetler	F1=12,5K, F2=20K
Strok Uzunluğu	1,5 saniye
Ticari marka	VEYA
Menşei	Jiaxing
GTİP Kodu	8708409990
Üretim Kapasitesi	300 milyon adet /Ay

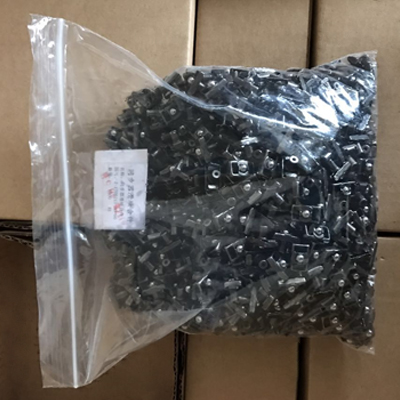

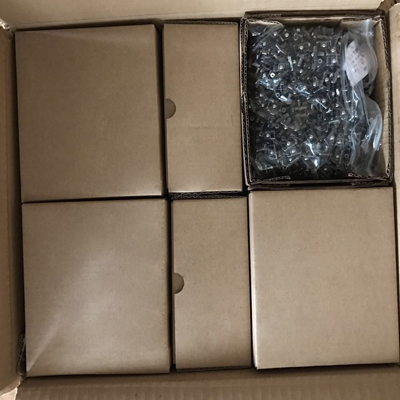

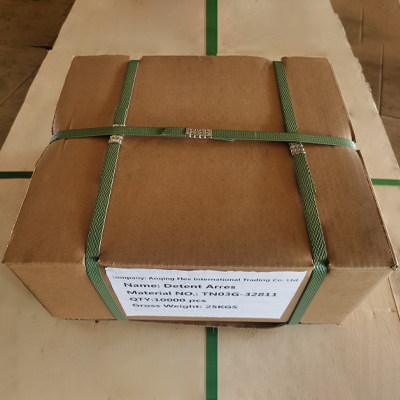

Paketleme ve Teslimat

Paket Boyutu: 39.5cm*36cm*18cm

Paket Brüt Ağırlığı: 25kg

Ürün Tanımı

Binek araçlarda Detent Arres nedir?

Bir otomobilin vites kutusunda “Detent Arres”, manuel şanzımanlardaki senkronizasyon sisteminin bir bileşeni olan tetik mekanizmasını ifade eder. Kilit mekanizmasının temel işlevi, vites değiştirme işlemi sırasında vitesler arasındaki hız farkını azaltarak vites değiştirmeyi daha yumuşak ve hızlı hale getirmektir. Araba vites kutularındaki "kademeli durdurmanın" belirli rolleri ve özellikleri şunlardır:

1. Senkronizasyon Fonksiyonu: Vites çatalının etrafındaki çentiklerde bulunan tetik mekanizması (ARRES), ön senkronizasyon sisteminde kullanılır. Kilit mekanizması, ön senkronizasyonu sağlamak için vites değiştirme manşonundaki çentiklere baskı yapan bir yay ile önceden yüklenmiştir.

2. Tasarım ve Malzemeler: ARRES, tek parçalı veya çok parçalı bir tasarım olarak tasarlanabilir. Tek parçalı ARRES, üretim süreci sırasında tüm bileşenlerin sağlam bir şekilde bağlanmasını sağlayarak dişli kutusu montajı sırasında iş yükünü azaltır ve vites değiştirme çatalında delik açma ihtiyacını ortadan kaldırır, bu da stok maliyetlerini azaltır. ARRES, yüksek kaliteli malzemelerden, karartılabilen çelik aksamlardan ve her renkte üretilebilen plastik tabanlardan oluşmaktadır.

3. Aşınma ve Kalite Kontrol: Senkronizasyon performansını korumak için ARRES'in malzemeleri ve yüzey tasarımı aşınmayı en aza indirecek ve böylece dişli kutusunun tüm hizmet ömrü boyunca tutarlı işlevselliği koruyacak şekildedir.

4. Değişme Hissi: ARRES'teki yay kuvveti geniş bir aralıkta ayarlanabilir ve seri üretimin başlamasından kısa bir süre önce bile istenen vites değiştirme hissinin ayarlanmasına olanak tanır.

"Kilit durdurma", manuel şanzımanlarda önemli bir bileşendir ve viteslerin ön senkronizasyonu yoluyla vites değiştirme performansını ve sürücünün vites değiştirme hissini artırır.

Ürün Avantajı

1. Fiyatı ucuz ve uygun maliyetlidir;

2. Profesyonel teknik ekip desteğiyle yüksek kalite güvencesi;

3. Kullanılan dişli kutusunun performansını, güvenilirliğini ve hizmet ömrünü artırın.

Süreç Akışı:

Kabuk damgalama --- Isıl işlem --- Temizlik denetimi --- Montaj perçinleme --- Çevrimiçi denetim --- Son denetim ve yağlı paketleme.
